GAT562 Mesh Solar Relay 使用介绍

本文由深圳-陈喜发投稿，感谢他的详细使用说明和图片资料。

感谢选择 GAT562 Mesh Solar Relay 产品！本文将详细介绍该太阳能中继器的完整使用方法，帮助您快速上手并正确部署设备。

GAT562 系列产品有多个型号，包括手持设备和太阳能中继器。如果您对 GAT562 手持设备感兴趣，可以参考我们的 GAT562 Mesh Trial Tracker 详细评测，了解这款开箱即用设备的完整体验。

开箱检查

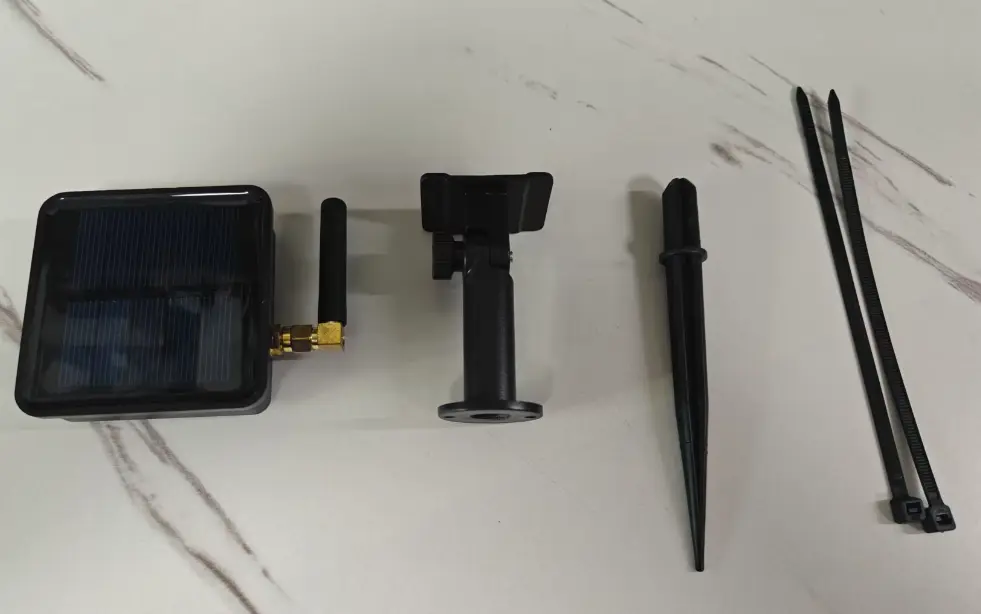

收到产品后请检查包装内容，确保配件齐全：

1. 中继终端
2. 支架
3. 地插
4. 扎带

设备开机

首先需要开启设备：

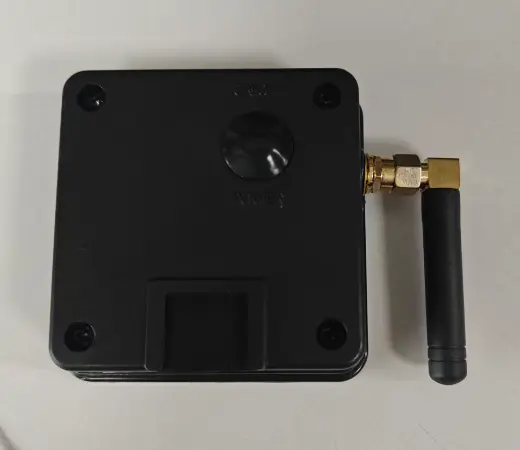

1. 将终端背面的按钮按下去使终端开机
2. 如不确定开机状态，可将硅胶按键抠出来查看按键是否按下
3. 确认后将硅胶按键重新装回原位

APP 连接配置

1. 下载与连接

使用手机下载 Meshtastic APP（可在应用市场中搜索下载），然后按照以下步骤连接：

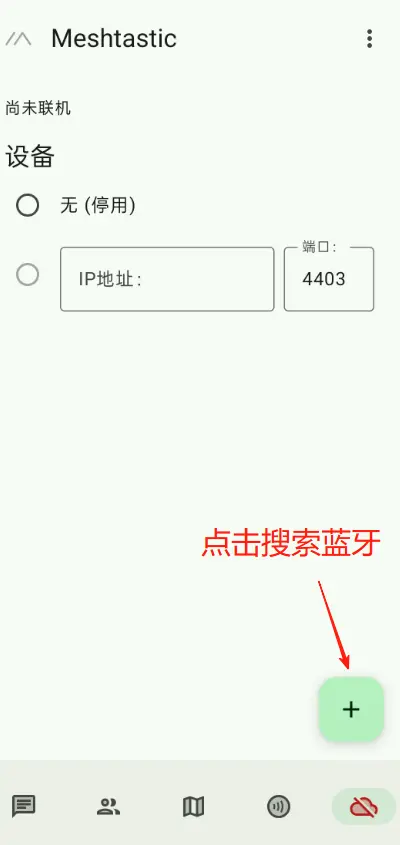

1. 打开 Meshtastic APP

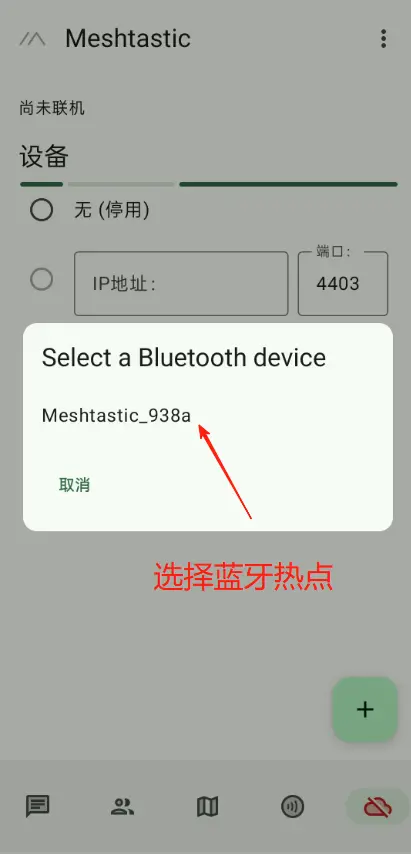

2. 搜索蓝牙热点
3. 输入配对密码：123456（默认密码）
4. 等待连接成功

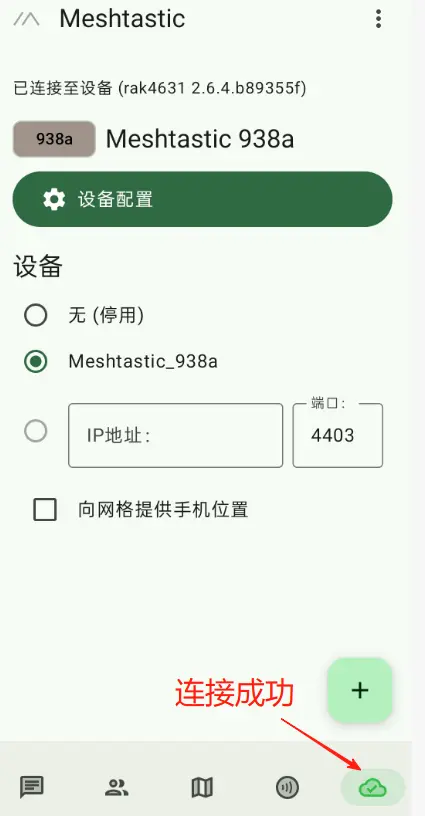

1. 搜索蓝牙设备	2. 输入配对密码 123456	3. 成功连接设备

2. 电池 ADC 系数设置

这是一个重要的配置步骤，确保电池电量显示准确：

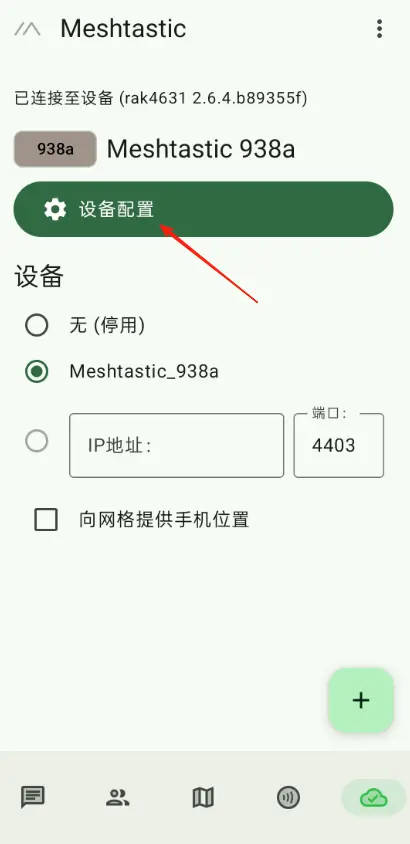

1. 点击设备配置

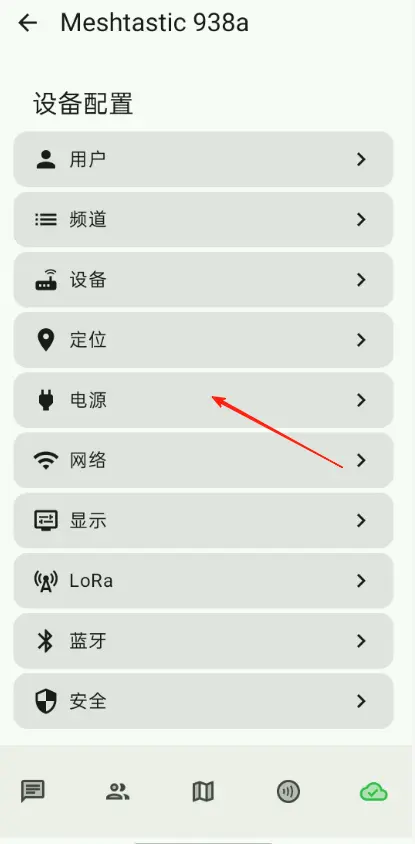

2. 点击电源

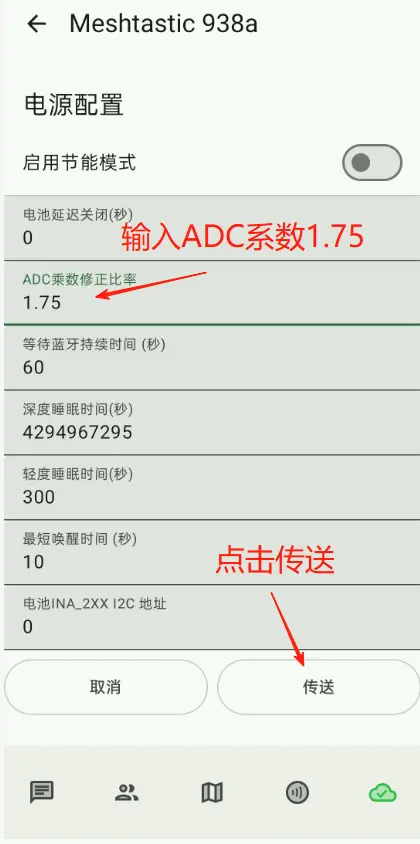

3. 输入 ADC 系数为 1.75
4. 点击传送
5. 终端将自动重启生效

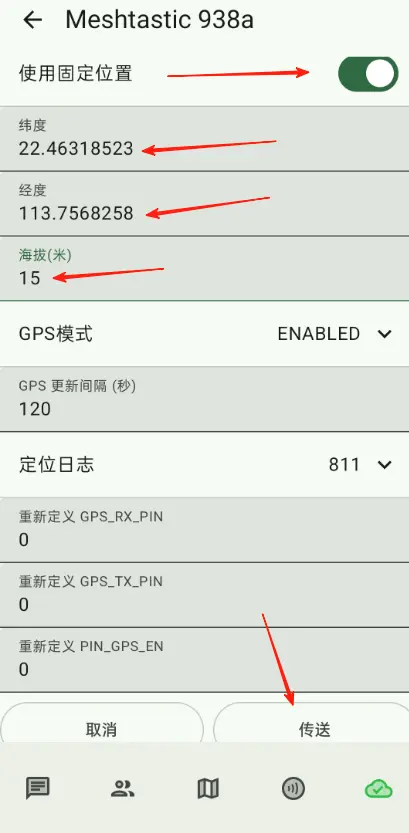

3. 设置终端固定位置

为了确保位置信息准确，需要手动设置设备的 GPS 坐标：

1. 点击设备配置
2. 点击定位
3. 输入需要放置位置的经纬度与高度
4. 点击传送
5. 终端将自动重启生效

定位配置界面	GPS 坐标设置

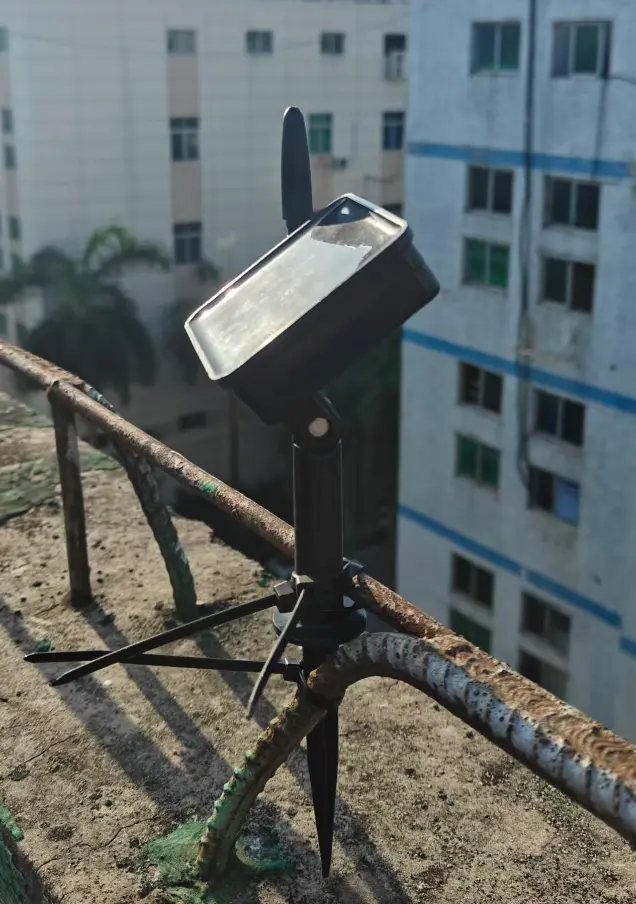

户外安装部署

安装要求

完成以上设置后，需要将设备安装到户外：

1. 将太阳能板直接卡到终端背面卡槽内
2. 将地插与支架对插固定好
3. 务必安装到户外露天位置，确保太阳能板能够接收充足阳光

重要提醒

内置电池容量为 800mAh，仅太阳能供电情况下约能使用 80 小时左右。必须安装在露天位置，否则电池将很快耗尽，仅靠太阳能充电很难充满。

安装角度建议

重要安装要点：

1. 倾斜角度：务必将终端倾斜 30-40 度左右安装
2. 排水设计：倾斜安装可确保下雨时雨水顺着斜度流下
3. 防水加强：如有条件建议将外壳打胶一圈，提升防水等级

维护与固件更新

充电与固件更新

如出现电池电量耗尽或需要更新固件，需要拆开外壳进行操作：

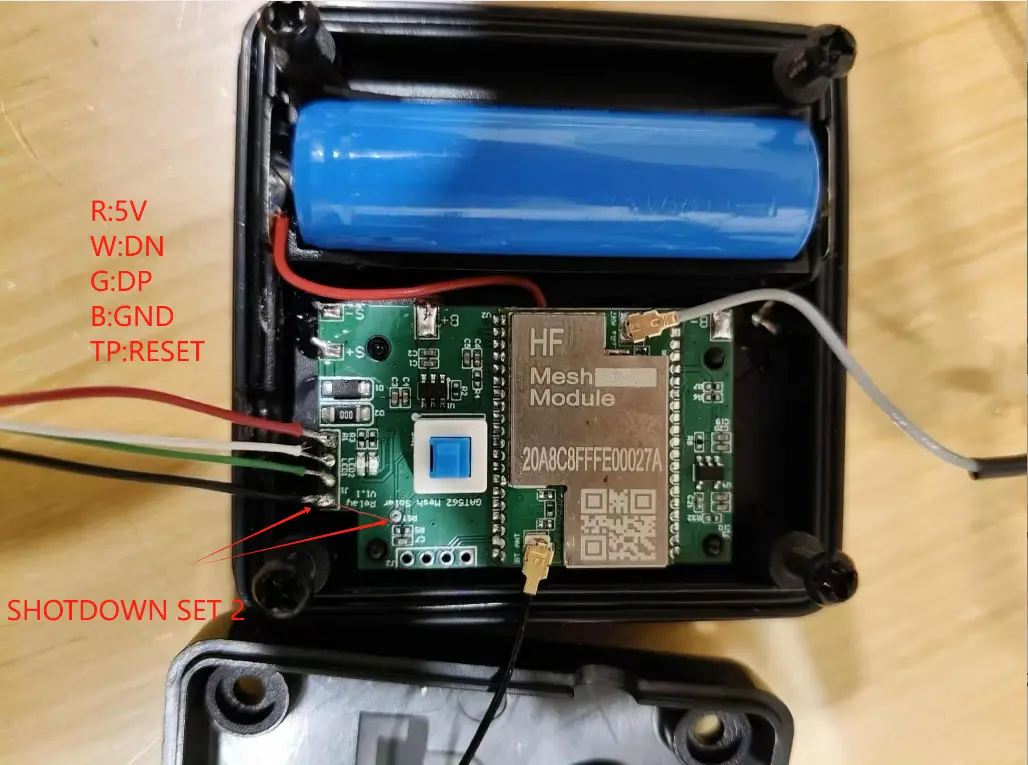

接线说明

使用 USB 线焊接到排针孔上进行充电或固件更新：

• R (红线)：接 5V
• W (白线)：接 DN
• G (绿线)：接 DP
• B (黑线)：接 GND
• TP：RESET（复位测试点）

固件更新步骤

1. 按照上述接线方法连接设备
2. 将数据线连接到电脑
3. 使用镊子一端接 GND，一端接测试点
4. 连续短接两下，电脑将出现盘符
5. 将需要更新的固件复制粘贴到盘符里
6. 等待完成后自动重启生效

如需更新固件，详细步骤请参考：如何为 GAT562 烧录或更新 Meshtastic 固件。

高级功能

GAT562 设备支持多种扩展功能。如果您希望让设备发挥更大作用，可以考虑以下改装：

环境遥测功能

如果您希望 GAT562 不仅作为中继器，还能监测安装环境的温湿度等数据，可以为其添加传感器。详细安装方法请参考：给 GAT562 加点料：一文掌握 I2C 温湿度传感器安装。

快捷消息功能

对于需要频繁发送特定消息的场景，可以为设备增加旋转编码器，实现预设消息的快速选择和发送。具体改装步骤见：GAT562 增加波轮开关完整改装指南。

串口二次开发

GAT562 还支持通过串口进行二次开发，可以连接其他传感器或控制设备。相关开发方法可参考：利用 Meshtastic 的串口功能做二次开发。

相关链接

• Meshtastic 网页配置
• Meshtastic 固件升级

总结

GAT562 Mesh Solar Relay 是一款优秀的太阳能中继设备，通过正确的配置和安装，能够为您的 Meshtastic 网络提供稳定的中继服务。记住关键要点：

1. 正确设置 ADC 系数和 GPS 位置
2. 必须安装在露天位置确保太阳能充电
3. 倾斜 30-40 度安装以防积水
4. 定期检查设备状态和电池电量

希望本指南能帮助您顺利部署和使用 GAT562 设备！如果您还没有手持设备与中继器配合使用，建议了解一下 GAT562 Mesh Trial Tracker 详细评测，这款手持设备与太阳能中继器是很好的搭配组合。
