TinyLora：为大型MeshTastic网络而生的开源LoRa通信模块

在过去的几年里，Meshtastic 网络因其分布式和低功耗的特性，逐渐吸引了大量爱好者和开发者。然而，制约它进一步普及的最大障碍始终是节点的成本。传统 Meshtastic 节点的硬件成本往往在一两百元甚至三百元左右，普通用户难以做到大规模部署，网络密度不足导致通信可靠性打了折扣。

武汉-YaoYao 发起的 TinyLora 项目，就是针对这个痛点的大胆尝试。它不是为了追求单个节点的极限性能，而是希望通过极致的成本控制，让更多人能够轻松参与网络建设。通过精心的芯片选型和供应链优化，TinyLora 把整机成本压缩到 不足二十元，真正实现了“一杯奶茶的钱，就能买到一枚 Meshtastic 节点”。这使得 Meshtastic 网络第一次真正具备了走向大众化的可能。

TinyLora 产品概述

TinyLora 是一款面向大规模 Meshtastic 网络的开源 LoRa 通信模块。它的出现并不是为了追求单个节点的极限性能，而是希望用最低的成本，让更多人能够轻松加入并构建更密集、更稳定的分布式网络。在传统的 Meshtastic 节点中，硬件成本往往高达一两百元，让大规模部署变成了小众富哥的特权。

武汉-YaoYao 发起的 TinyLora 项目则从根本上改变了这一局面：通过精心的芯片选型与供应链优化，将整机成本压缩到不足二十元，相当于一杯奶茶的价格。这一突破让 Meshtastic 网络第一次具备了真正走向大众化的可能。

在 TinyLora 的设计过程中，最具争议却也最具远见的决定，是芯片的选择。大多数现有的 Meshtastic 节点都采用 SX1262 或 SX1278 作为核心射频芯片，这些芯片无论在规格参数还是在 Meshtastic 社区支持上都已经被广泛验证。然而，YaoYao 并没有跟随主流，而是选择了 LLCC68 这一在全球电子制造业中已经极度成熟的方案。与新一代 SX 系列相比，LLCC68 并不支持默认的 LONG_FAST 模式，看起来在性能上略逊一筹，但在实际应用中，Meshtastic 网络的价值并不依赖于单点的最远通信距离，而是依赖于节点之间的密集分布与多路径冗余。换句话说，在城市与社区环境下，通信距离通常在三到八公里范围内，经过测试，LLCC68 完全能够满足需求。与此同时，LLCC68 带来的成熟产业链和价格优势却是显而易见的。

与此同时，TinyLora 的主控芯片选择了 ESP32-C3，这同样是一个在成本与功能之间找到平衡的决定。相比于功能更强大的 ESP32-S3 系列，C3 在 LoRa 通信场景中性能已经绰绰有余。它仍然有 WiFi 与蓝牙功能。更重要的是，C3 的价格远低于 S3，功耗表现也更优，特别是在深度睡眠模式下。可以说，C3 的选型与 LLCC68 的选型一样，都体现了 YaoYao 所坚持的“够用就好”的理念。

成本的突破是 TinyLora 最引人注目的亮点。ESP32-C3FH4 的市场价格约为 7 元，而 RA-01SC 模组的价格在 12 元左右，两者组合后整机成本不足 20 元。与传统 Meshtastic 节点相比，这意味着成本直接下降到原先的五分之一。过去，一个爱好者可能只能负担 1 至 2 个节点，而现在，在相同的预算下，他可以轻松部署 10 个节点，覆盖整个县城。这样的节点密度变化，带来的不仅是网络覆盖面的提升，更是网络可靠性和抗干扰能力的指数级增强。

核心特性

1. 完全开源：原理图、PCB、BOM 全部开源，可自由复制生产。
2. 超低成本方案：有两个方案，区别在于 LoRa 模块。第一个是 RA-01SC 方案，ESP32-C3 FH4 + RA-01SC 模组；第二个是 ESP32-C3 FH4 + 255MN-L03 模块。
3. Type-C 供电：USB Type-C 5V 供电，无需锂电池。
4. Arduino 兼容：支持 Arduino 编程（RA-01SC 已验证），255MN-L03 Arduino 调试进行中

在芯片选型上，TinyLora 做出了一个“逆流而上”的决定。它没有使用主流的 SX1262 或 SX1278，而是选择了 LLCC68。

虽然 LLCC68 不支持 Long Fast 模式，但在 Meshtastic 的典型场景中，Medium Slow 模式已经足够应对城市与社区环境。LLCC68 的成熟产业链带来了显著的成本优势：在中国电子制造供应链中，它的采购价格比 SX1262 低很多。这就是 TinyLora 能够做到二十元整机成本的根本原因。

另一方面，TinyLora 的主控选择了 ESP32-C3。单核 RISC-V 架构性能完全能满足 LoRa 通信需求，同时提供 WiFi 和蓝牙功能，便于未来扩展。它的低功耗特性特别适合电池和太阳能节点。主控 + 射频的组合体现了“够用即可，成本优先”的哲学。

关于天线配置选项，有三种选择：

• PCB 天线：标配，开源方案标配，已使用VNA完成阻抗匹配优化，适合大多数应用场景
• SMA 外置天线：SMA版本？请疯狂群里艾特 @ YaoYao
• IPEX 天线：如需使用IPEX接口外置天线，需移除 PCB 上的 R32 电阻进行切换。

值得留意的是，除了 Long Fast 模式，其他模式 TinyLora 都支持：

产品展示与测试

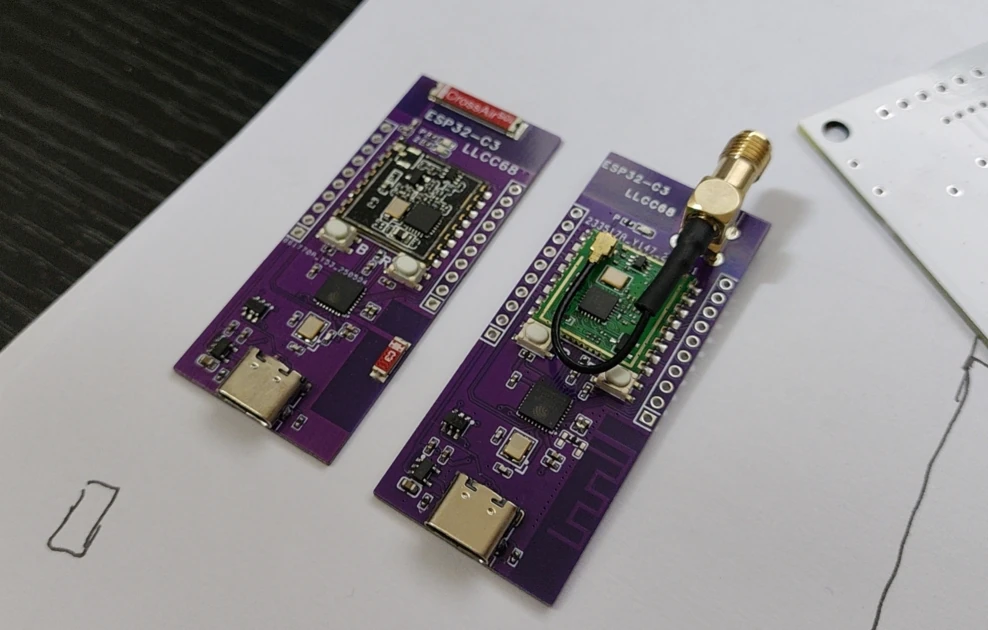

产品实拍图

ESP32-C3FH4 + RA-01SC 完整方案

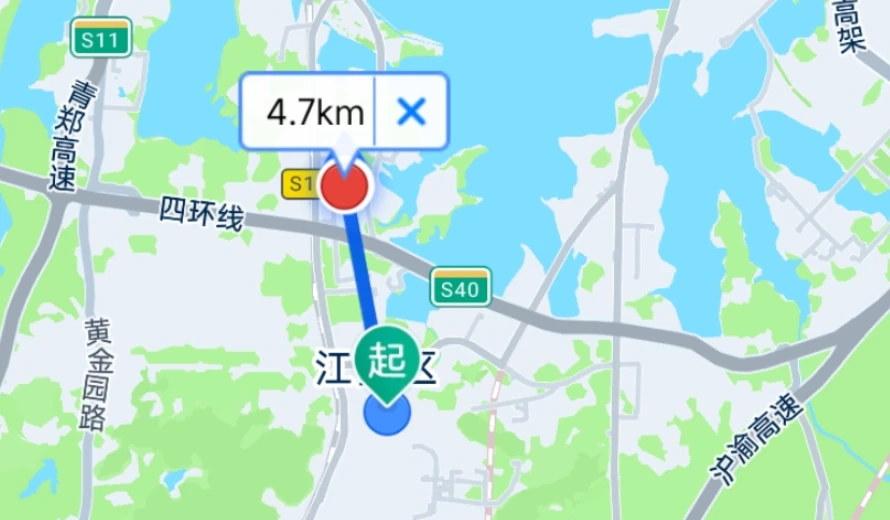

实际测距测试

城市环境实测距离 > 4km（接收端在 30 层楼阳台）

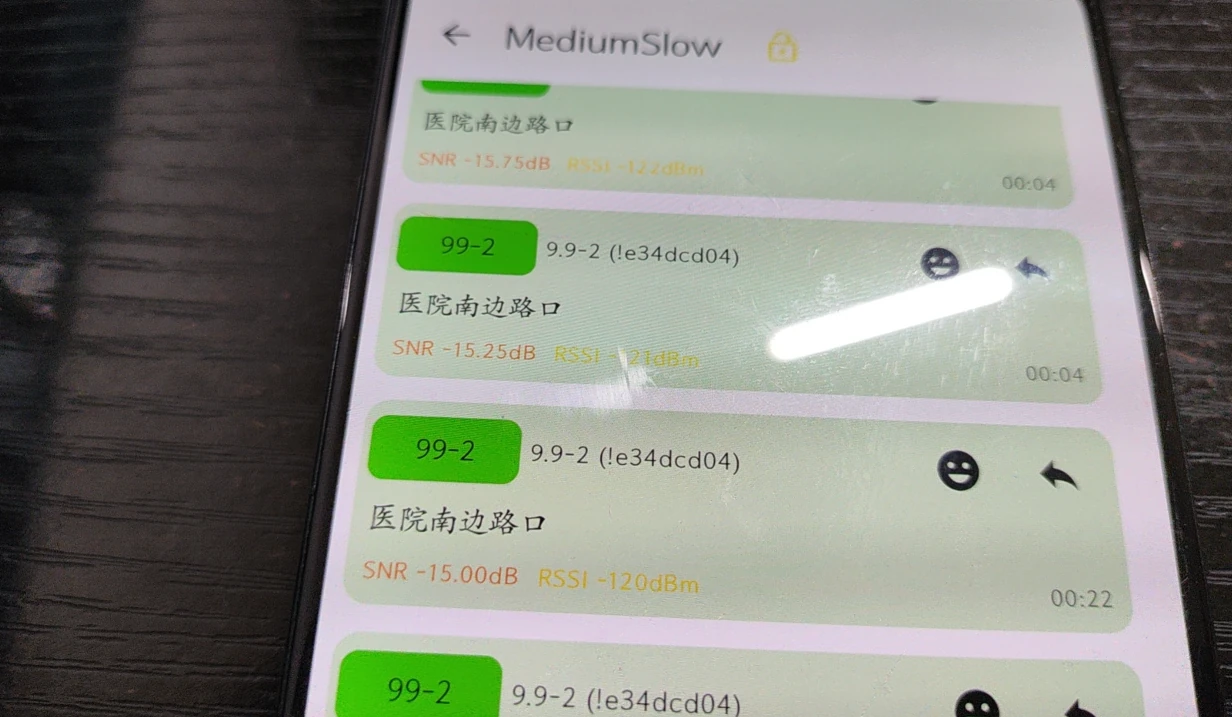

信号覆盖测试

接收端实拍信号，稳定解码

在实际测试中，TinyLora 在城市环境下的链路表现超过 4 公里，这意味着它完全足以满足日常社区部署的需求。而由于节点价格极低，用户可以随手在阳台、办公室、楼道拐角布点，多节点覆盖的优势远比单点最远距离更有意义。

快速开始与开发

TinyLora 完全开源，提供完整的 BOM、原理图和 PCB 文件，，所有资源都托管在 立创开源平台。如果你想查看更详细的设计文件和实时更新，可以 点击这里即可进入 TinyLoRa 项目页面。

以下为 TinyLora 核心元器件清单，完整更新请见立创开源平台：

同时，作者 YaoYao 提供了 Arduino 示例代码，考虑到文章篇幅，我将会在另一篇文章中详细介绍：

• 发送端代码：每隔 5 秒发送一次 “Hello LoRa!” 并打印状态。
• 接收端代码：接收后在串口打印 RSSI/SNR，如果匹配则闪烁 LED。

应用场景

TinyLora 的出现，让许多原本只能停留在理论上的设想，第一次真正具备了落地的可能性。过去，人们总是觉得“如果能有更便宜的节点，就能在某个场景里做点什么”；而现在，二十元一个的 TinyLora 已经把这种假设变成了现实。

在农业领域，这种变化尤其明显。新疆的一片五千亩农田，过去如果要做土壤湿度与气象监测，必须依赖 4G 或 5G 的传感器节点，每个设备动辄数百元，还要支付持续的流量费用。农户很难承受如此高昂的成本，因此“智慧农业”往往停留在宣传册里。假如换成 TinyLora，情况立刻不同了：两百个节点的总成本仅需四千元，没有任何流量费，而且通过 Mesh 网络可以在没有信号基站的地方依然保持稳定通信。对于农户来说，这不仅是经济上负担得起的工具，更是一种真正能用的解决方案。

在应急通信中，低成本带来的价值更是直接。地震、洪水、台风等灾害来临时，传统的通信基础设施往往最先失效，而应急网络的最大挑战就是如何“快”。如果一个节点要价一两百百元，很多机构都很难大规模储备，更不要说在十分钟内部署覆盖几平方公里的网络。而当节点成本降到二十元时，储备几百个甚至上千个设备都不再是难事。应急人员可以将节点分发到车顶、楼顶或临时塔架上，网络自组织的特性保证即便部分节点损坏，通信仍然畅通。此时，TinyLora 不只是一个实验板，而是关键时刻的一条生命线。

教育场景同样因为 TinyLora 而焕发活力。在过去，无线通信的学习往往是抽象而枯燥的，学生只能在课堂上听讲或看演示，因为实验设备昂贵，难以人手一份。二十元的 TinyLora 则让这种学习方式彻底改变。每个学生都可以自己动手烧录固件，写一段 Arduino 代码，观察参数变化对传输的影响，甚至与同学一起搭建一个微型 Mesh 网络。学习不再停留在纸面，而是通过真实的实验体验加深理解。更重要的是，这种低门槛的实验让学生们第一次接触到完整的工程流程，从硬件到固件再到网络优化，他们能亲手完成一套真实的项目。

成本的大幅下降，还带来了意想不到的副作用，那就是创新门槛的消失。从宠物追踪器到户外运动监测，从艺术装置到环境感应器，各种天马行空的创意都能以 TinyLora 为起点，迅速孵化出原型。这样一来，TinyLora 不仅仅是一个通信模块，更像是一个创新的加速器。

结语

阻碍 Meshtastic 网络发展的最大障碍恰恰在于成本。过去，一个节点动辄要一两百元甚至三百元。对普通用户来说，能买得起一两台就算不错了，但这种规模远远无法形成有效的局域网络密度。对于社区来说，想要覆盖一个街区、一个村庄甚至一所校园，就意味着成千上万元的硬件投入。这种高门槛直接压制了网络的扩展速度，也让 Mesh 网络始终停留在小众玩家的实验阶段。

TinyLora 出现后，这个局面被彻底改写。不到二十元的价格意味着一个普通用户就能部署十几个节点，在自己的生活圈内建立完整的覆盖；意味着一个爱好者社区能在有限预算下快速铺设上百个节点，让原本稀疏的网络瞬间变得稳健；也意味着在突发灾害或应急场景中，组织能够以极低的成本储备大量设备，在需要时迅速搭建生命线。

这种网络效应是一种正反馈循环：当节点密度增加，网络体验就会显著提升，延迟降低、连通性增强，用户会因此更愿意去部署更多节点；而随着更多用户的加入，网络覆盖进一步扩大，可靠性进一步增强，又会吸引新一批参与者。

YaoYao 的 TinyLora 之所以引发关注，不仅仅因为它是一块便宜的板子，而是因为它以一种极其务实的方式，解决了 Mesh 网络发展中最核心的矛盾。通过把单节点的成本压缩到一个大众可以接受的水平，它让 Mesh 网络第一次具备了规模化和普及化的可能。

获取资源

如果你也想亲手尝试 TinyLora，那么所有所需的资源都已经准备好了。硬件的完整开源设计文件，包括原理图、PCB 与 BOM，都已经发布在 立创开源平台，点击这里即可进入项目页面。

如果在动手过程中遇到问题，可以加入 YaoYao 本人创建的 QQ 技术交流群（群号 909838378，进入时请备注“立创开源”；另有交流群 964782322），这里聚集了大量正在尝试和改进 TinyLora 的开发者，你不仅可以得到一手的技术支持，也能与 YaoYao 直接交流。至于硬件成本，官方已经公开了完整的 BOM 表，按照当前市场价格，每块 TinyLora 的成本大约二十元。
